Villa en la Costa del Sol: del plano 2D al 3D
Una villa real de la Costa del Sol, modelada en 3D desde un único plano 2D. Gírala aquí.
Estancias
12 estancias: ≈ 75 m² interiores y ≈ 28 m² de terrazas
Elige una estancia para acercar la cámara. Las superficies son aproximadas (≈), medidas a escala sobre el plano.
Arrastra para girar. Pellizca o usa la rueda para acercar. Teclado: flechas para girar, Re Pág y Av Pág para acercar, Esc para parar el recorrido.
Datos claveRev.
- Entrada
- Un plano 2D publicado, sin fotos ni cotas
- Alcance
- Planta alta de una villa, con dos terrazas
- Superficie
- ≈ 75 m² interiores y ≈ 28 m² de terrazas
- Estancias
- 12, con 3 dormitorios
- Imágenes
- 13 en unos 21 minutos de cálculo en total
- Modelo web
- 3,1 MB, con recorrido y modo maqueta
- Realidad aumentada
- iPhone, iPad y Android: 1:20 y tamaño real
- Trabajo
- Una sola sesión, del plano a la exportación
¿Qué hicimos con esta villa?
Home View 3D modeló en 3D la planta alta de una villa en la Costa del Sol desde un único plano 2D, sin fotos del interior ni cotas. Resultado: 12 estancias amuebladas en unos 75 m², renders, visor web y realidad aumentada. Es nuestro caso demostrativo, anonimizado; un encargo así cuesta desde 490 € + IVA.
¿Por qué partir de un plano y no de fotos?
Porque un plano es lo único que tiene una agencia o una promotora cuando no hay nada que fotografiar: obra nueva, una vivienda vacía o una casa en otra ciudad. Quisimos probar el caso más exigente, un plano publicado sin una sola foto del interior y sin cotas. Todo lo que ves en esta página sale de ese plano.

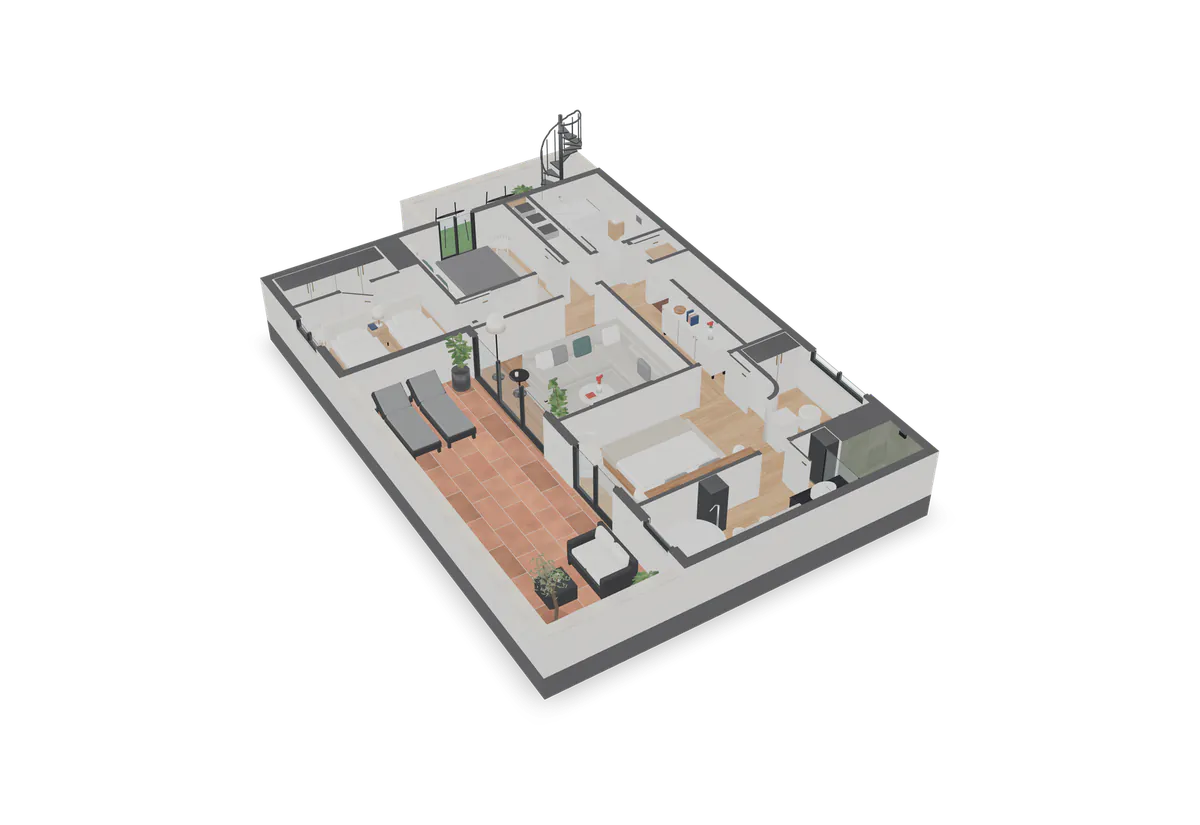

Arriba tienes el visor con el modelo real: gira la villa, entra en cada estancia, activa el modo maqueta para cortar los muros a 1,15 m o súbelos a su altura completa de 2,60 m. Es exactamente lo que recibiría tu comprador en un enlace o incrustado en tu web.
La villa en números
- Huella del modelo
- 9,1 × 14,1 m
- Baños
- 2 (suite con bañera y ducha)
- Texturas PBR procedurales
- 39, creadas para este modelo
- Materiales
- 82
- Triángulos
- 178.704
- Altura de muros
- 2,60 m
- Corte de maqueta
- 1,15 m
- Compresión del modelo web
- GLB con Meshopt y texturas WebP
- Realidad aumentada en iPhone (USDZ)
- 5,3 MB la maqueta 1:20 y 8,2 MB el tamaño real
- Realidad aumentada en Android (GLB)
- 7,0 MB la maqueta 1:20 y 7,9 MB el tamaño real
Los renders de la villa
Las 13 imágenes del caso (6 vistas aéreas, 4 a la altura de los ojos, la planta cenital, la planta de líneas y la imagen para redes) se calcularon con Cycles en unos 21 minutos en total, con luz de media tarde mediterránea. Ninguna es una foto ni una imagen generada con IA. Aquí van primero las 4 vistas a la altura de los ojos, con techo y lámparas encendidas, y después las 6 aéreas; las dos plantas están en el comparador de más abajo. El cielo y el mar que se ven por las ventanas son un fondo ilustrativo, no el entorno real de la villa. Así trabajamos los renders inmobiliarios.
Salón hacia la terraza, a la altura de los ojos. Render 3D de la villa anonimizada.
Dormitorio principal con luz de media tarde. Render 3D de la villa anonimizada.
Baño en suite con bañera exenta. Render 3D de la villa anonimizada.
Terraza principal con sofá exterior y olivo. Render 3D de la villa anonimizada.

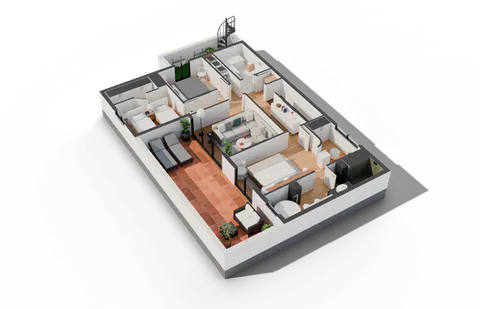

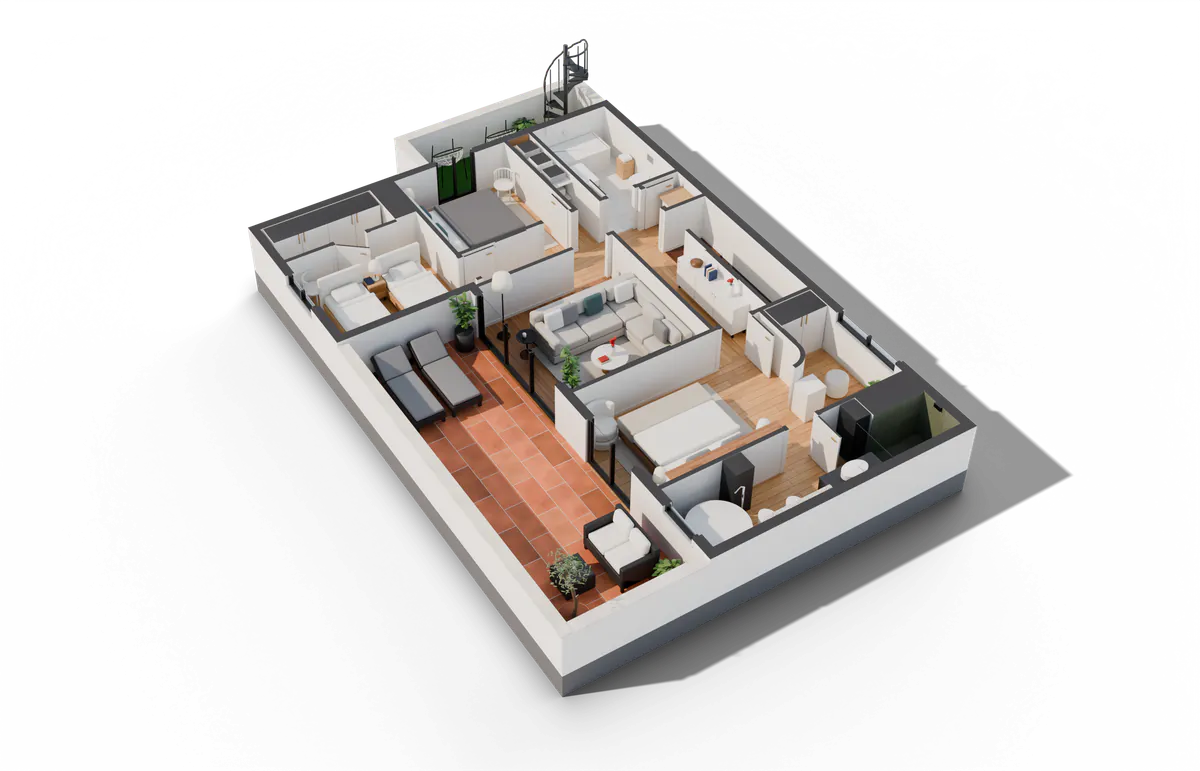

Maqueta seccionada a 1,15 m, vista aérea en tres cuartos. Render 3D de la villa anonimizada.

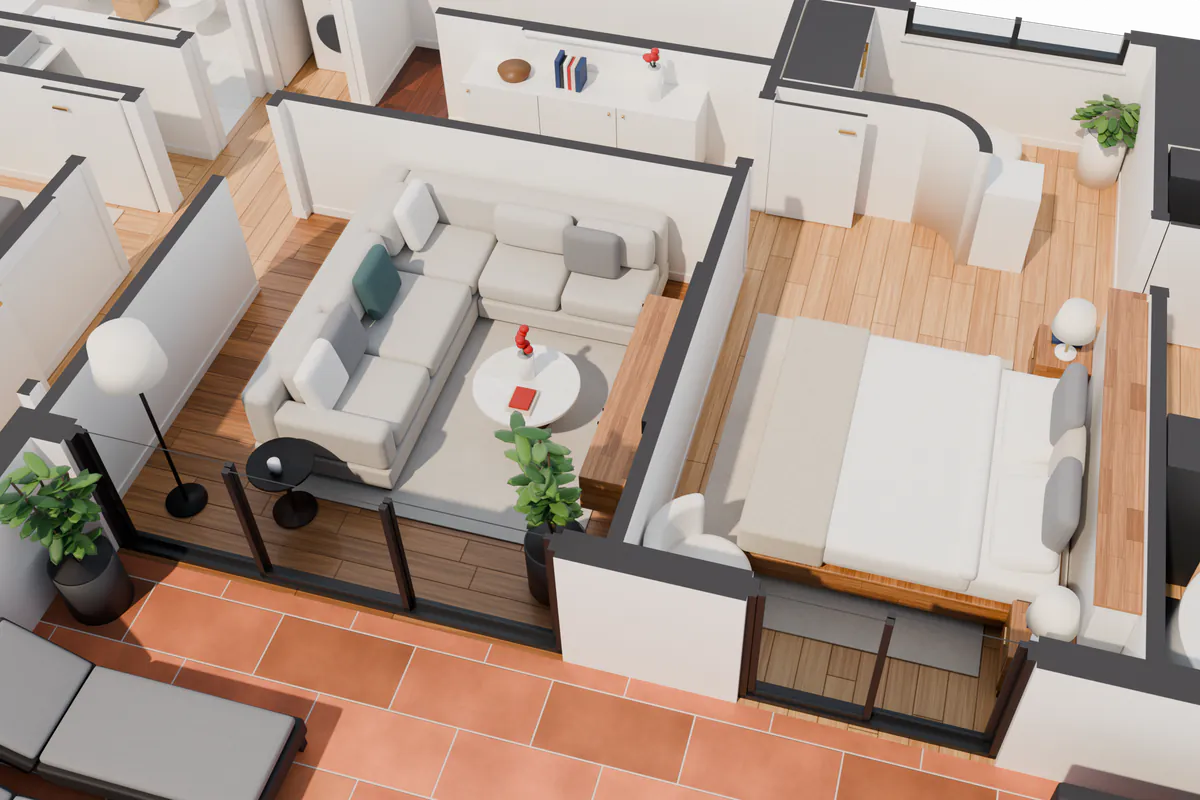

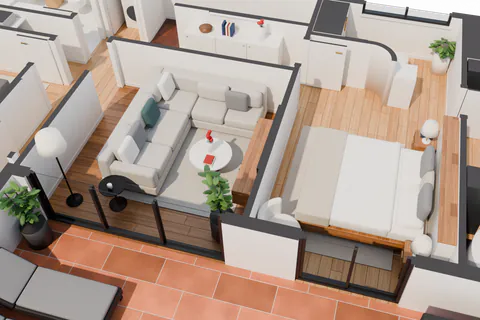

Salón y dormitorio principal, desde arriba. Render 3D de la villa anonimizada.

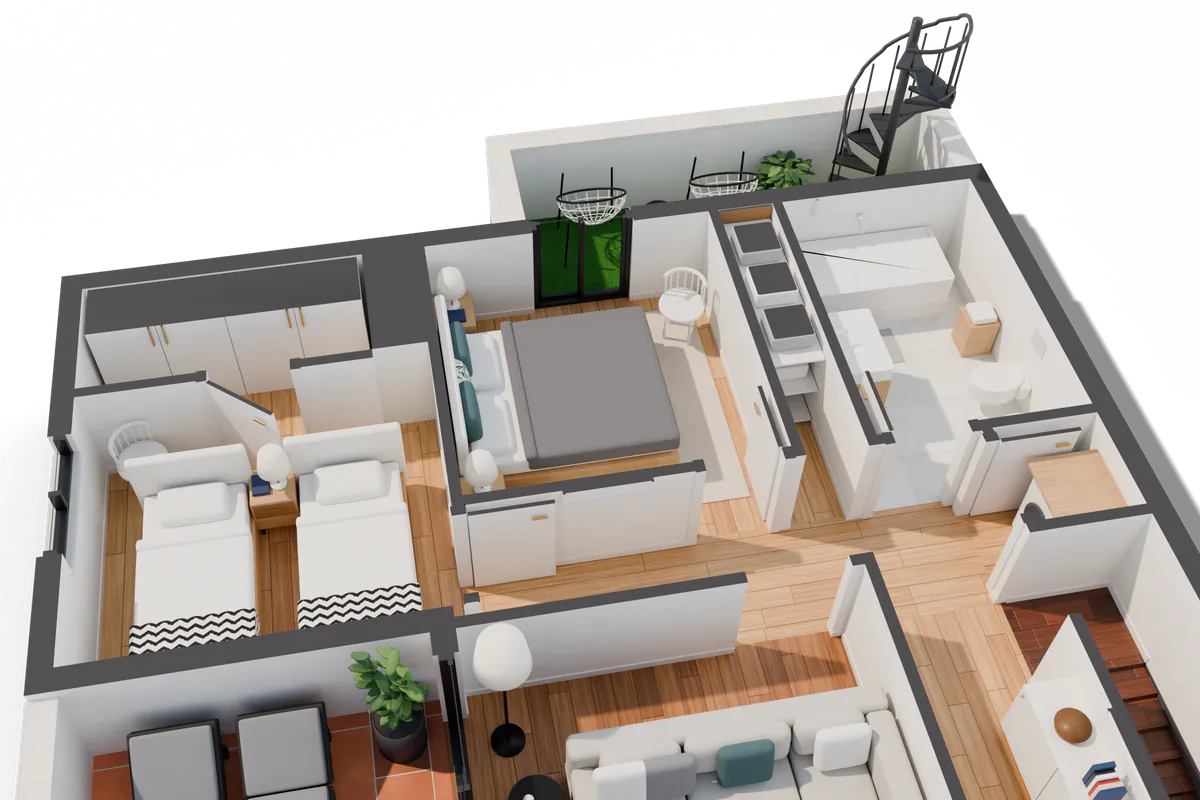

Ala de dormitorios y baño completo. Render 3D de la villa anonimizada.
Baño en suite desde arriba, con los muros cortados. Render 3D de la villa anonimizada.

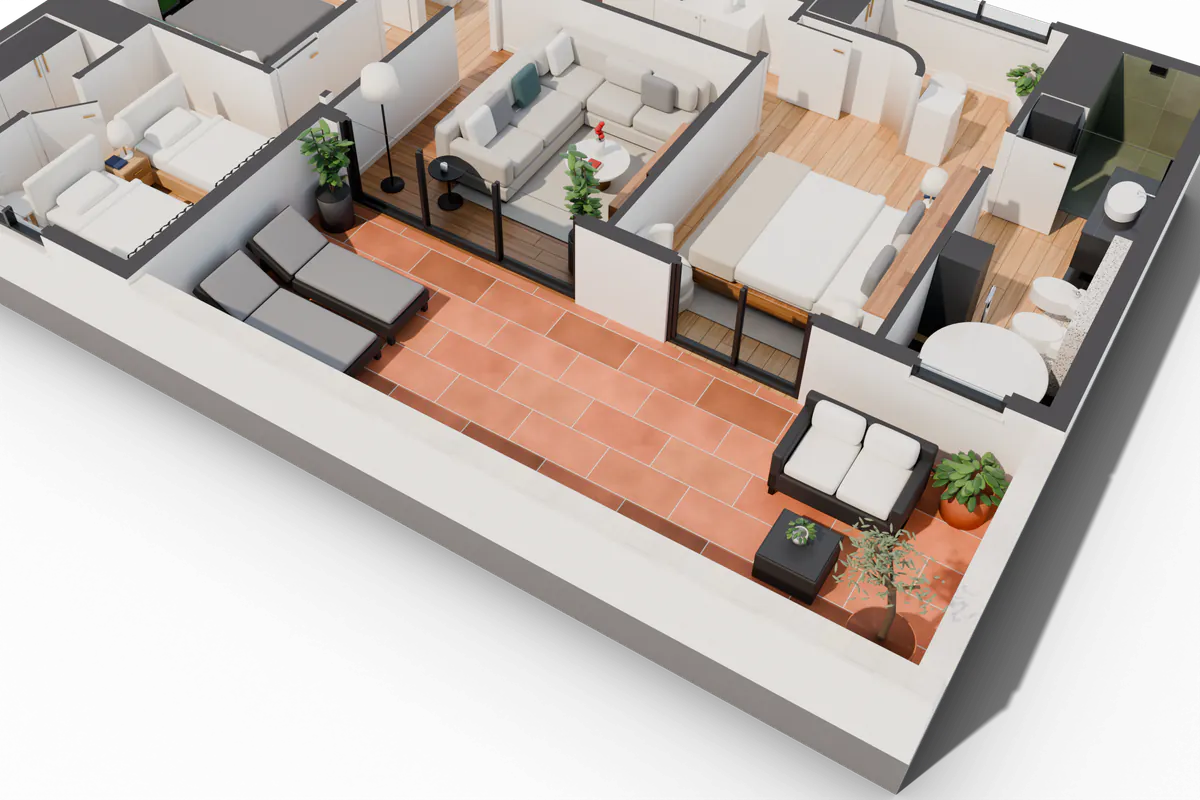

Terraza principal con tumbonas y olivo, desde arriba. Render 3D de la villa anonimizada.

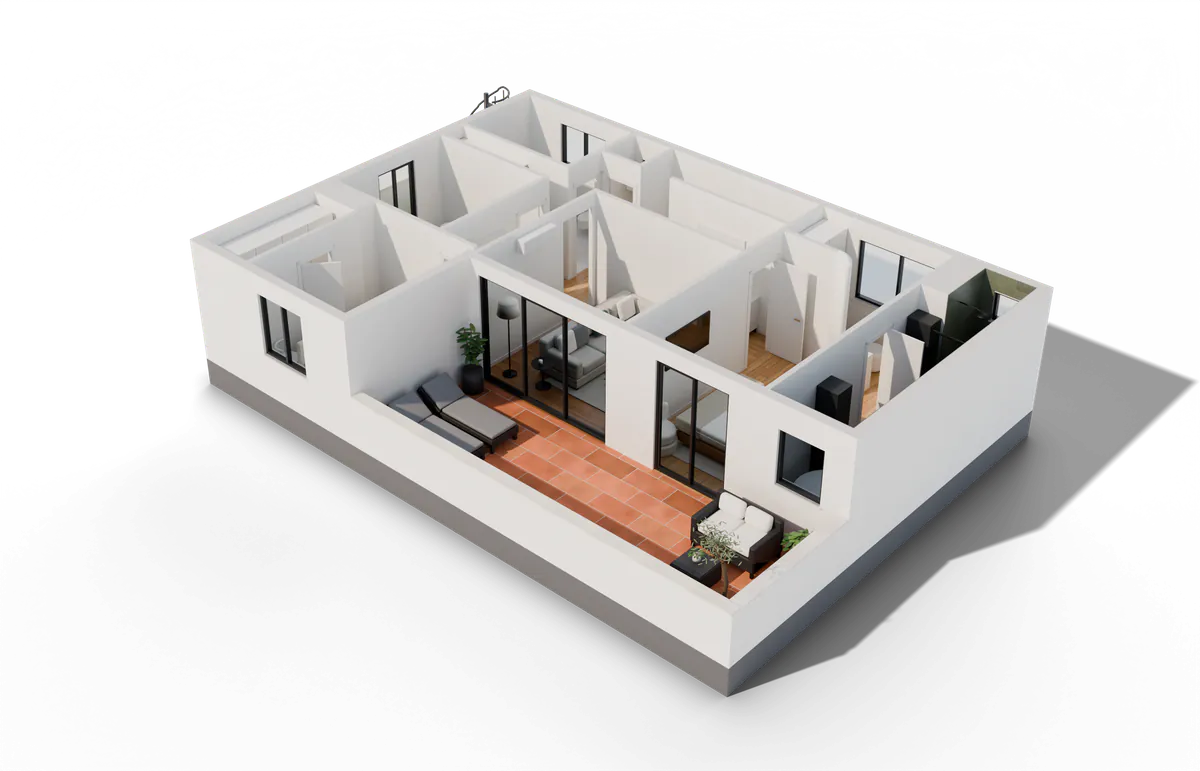

Muros completos a 2,60 m. Render 3D de la villa anonimizada.
¿Cómo se ve la maqueta en movimiento?
La planta: redibujada y en color

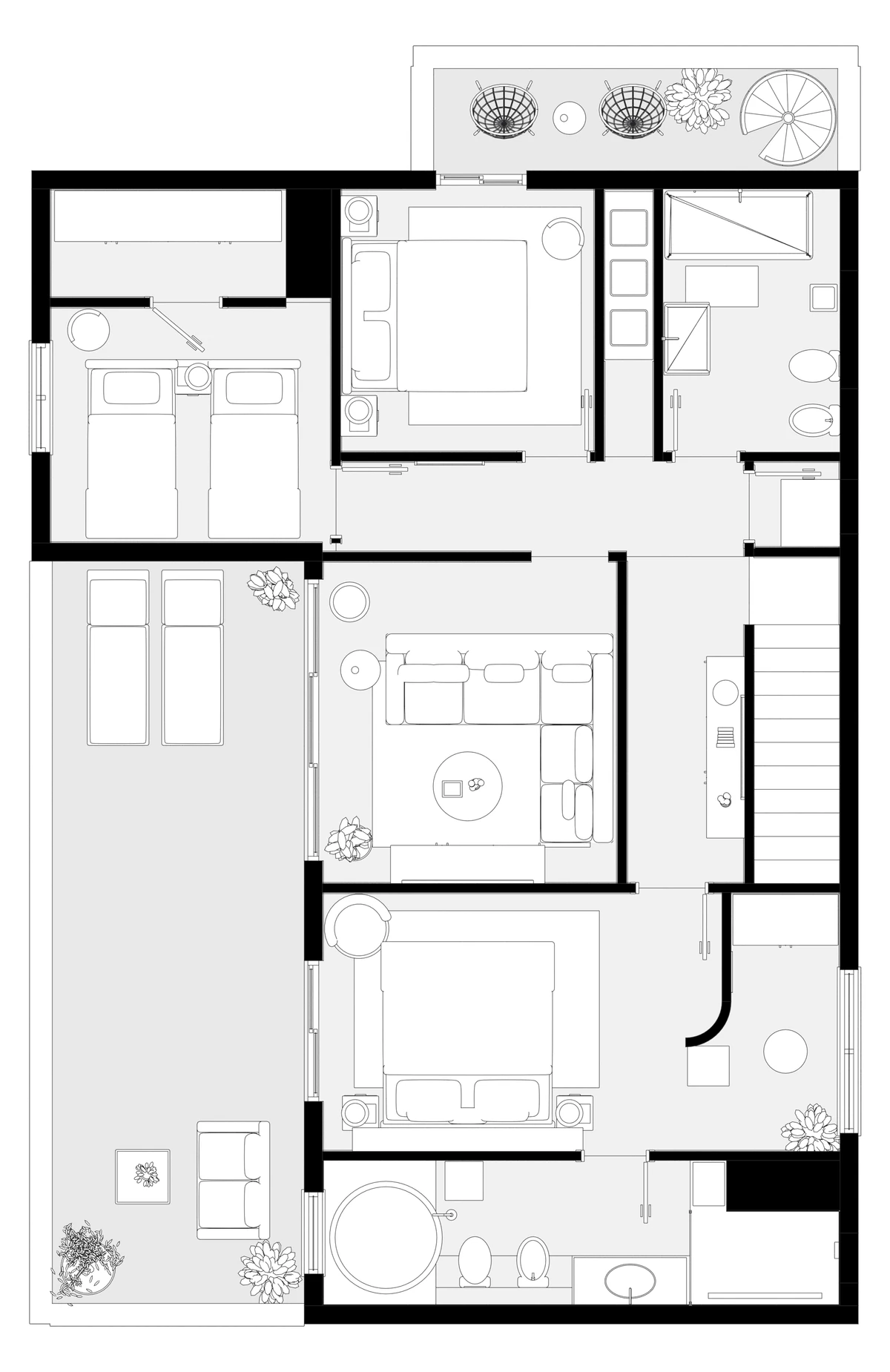

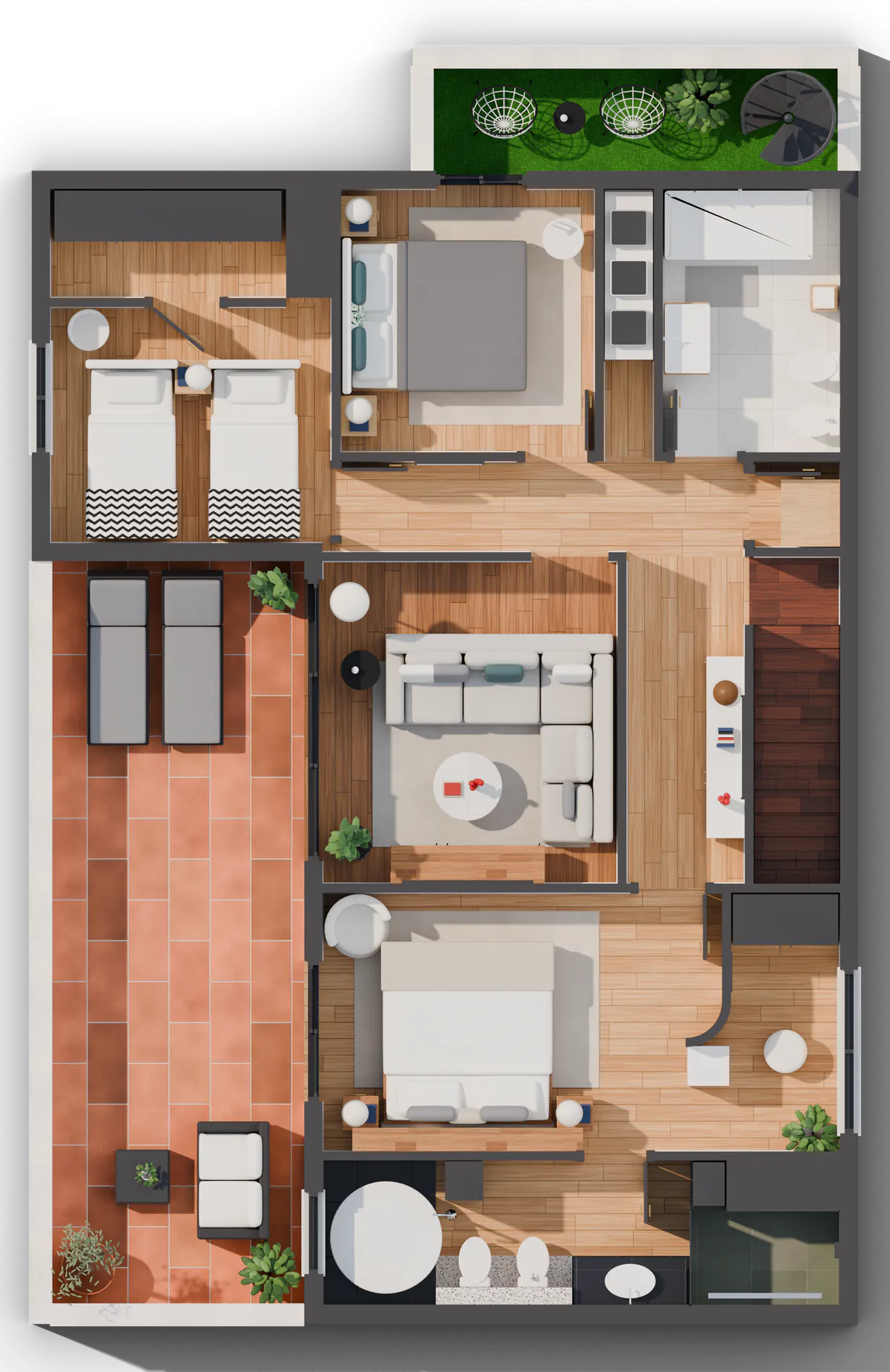

El plano original es de terceros y no lo publicamos. A la izquierda ves la planta 2D redibujada desde nuestro modelo; a la derecha, el render cenital a color. Salen de la misma cámara ortográfica y los contornos coinciden con un margen de ±3 px, el grosor de la línea.
Arrastra el control o usa las flechas del teclado.
- Salón≈ 11,5 m²
- Terraza principal≈ 23,0 m²
- Dormitorio principal≈ 16,2 m²
- Baño en suite≈ 8,2 m²
- Dormitorio doble≈ 8,1 m²
- Dormitorio de dos camas≈ 8,1 m²
- + 6 estancias más12 en total
¿Cómo se hizo, paso a paso?
Cronología real del trabajo, hecha en una sola sesión. Solo damos tiempos donde los medimos: no cronometramos cada fase por separado, así que no nos inventamos horas. El proceso estándar, con sus plazos, está en cómo trabajamos un encargo.
Lectura del plano
Partimos de la planta publicada de la villa. Sin cotas, fijamos la escala con el propio plano y medimos sobre ella cada muro y cada hueco. Anotamos lo que el plano no dice: alturas, carpinterías y tipo de suelo.
Modelado por script
Un script de Python levanta en Blender los muros de 2,60 m, los tabiques, los huecos, las puertas y ventanas, la escalera a la planta baja y la de caracol de la terraza. Como la geometría sale de datos, mover un tabique es cambiar una cifra y volver a ejecutar. Es el mismo método de nuestro servicio de plano 2D a 3D.
Mobiliario y materiales
Amueblamos las 12 estancias según lo que el plano dibuja y creamos 39 texturas procedurales: barro cocido, terrazo, porcelánico negro, madera y césped artificial, entre otras. Ninguna viene de un banco de imágenes.
≈ 21 min
Luz y renders
Luz de media tarde mediterránea: sol cálido y bajo, y cielo físico. Cycles calculó las 13 imágenes (6 vistas aéreas, 4 a la altura de los ojos, las dos plantas y la imagen para redes) en unos 21 minutos en total en una tarjeta gráfica RTX 4060, con control automático de píxeles quemados y de texturas que no cargan.
Exportación a web y realidad aumentada
Exportamos a glTF y un proceso automático limpia, comprime y valida el modelo: el archivo web queda en 3,1 MB, menos de un tercio del export original, con los mismos 178.704 triángulos y 82 materiales. Después de un cambio, basta con volver a ejecutar ese proceso, sin retoques a mano. Aparte generamos los USDZ para iPhone y los GLB para Android.
Visor y comprobación
Montamos el visor con model-viewer: lista de estancias, recorrido guiado, luz y corte a 1,15 m. Lo probamos con la conexión limitada: la imagen fija aparece primero y el modelo solo se descarga al pulsar.
¿Qué cambiaría con fotos o con un plano acotado?
La precisión y los acabados. Con un plano acotado o un DWG, las superficies dejarían de ser estimaciones (≈) y el modelo respetaría cada cota. Con fotos del interior, reproduciríamos los suelos, la cocina y los baños reales en vez de interpretarlos. El proceso y el plazo serían los mismos.
En este caso, el plano no traía cotas: medimos sobre su escala, así que las medidas del modelo pueden diferir de las de la obra real. Parte del mobiliario también es interpretación nuestra, porque un plano de anuncio solo dibuja siluetas. Para enseñar la distribución, la luz y el uso de cada estancia no importa; para encargar un armario a medida, sí, y por eso lo decimos.
Hay además dos límites del modelo que el render no oculta. La bañera exenta, blanca y a pleno sol, se lee casi como un cilindro macizo aunque tiene cubeta. Y el follaje del olivo de la terraza es escaso. Son detalles de modelado que en un encargo real se pulen en la ronda de cambios.
Ábrela en realidad aumentada
En iPhone o iPad se abre con AR Quick Look; en Android, con Scene Viewer. Elige la maqueta 1:20 para ponerla sobre la mesa o el tamaño real para recorrerla. En un ordenador, escanea el código QR con el móvil. Así funciona nuestra realidad aumentada sin app; si no se abre, sigue cómo ver una vivienda en realidad aumentada paso a paso.
Tu móvil no ha podido abrir la realidad aumentada. Puedes ver la villa en el visor 3D. Ver la villa en 3D
Maqueta 1:20 sobre la mesa
Tamaño realDesde el ordenador
Escanea el código con la cámara del móvil para abrir la villa en realidad aumentada, en iPhone, iPad o Android.
- Maqueta 1:20 sobre la mesa. Escala 1:20, muros cortados a 1,15 m.
- Tamaño real. 9,1 × 14,1 m a escala 1:1.
Si no se abre, abre esta página en Safari (iPhone) o en Chrome (Android).
Preguntas frecuentes
¿Es una villa real?
Sí. Partimos de la planta publicada de una villa real de la Costa del Sol, pero el caso está anonimizado: no mostramos el plano original, ni la dirección, ni el anuncio, ni la agencia. Home View 3D redibujó la planta desde su propio modelo. Las superficies son estimaciones a escala (≈) y parte del mobiliario es interpretación nuestra.
¿Cuánto costaría un modelo 3D como este?
Un modelo así entra en la maqueta 3D completa de Home View 3D: 490 € + IVA para viviendas de hasta 150 m², con 6 renders en 4K, visor web, realidad aumentada y 2 rondas de cambios, en 3 a 5 días laborables. Cada render por encima de los 6 incluidos cuesta 90 € + IVA. Todas las tarifas están en precios.
¿Cuánto se tardó en hacer?
El modelado, las texturas y la exportación se hicieron en una sola sesión de trabajo, y las 13 imágenes del caso (6 vistas aéreas, 4 a la altura de los ojos, las dos plantas y la imagen para redes) se calcularon en unos 21 minutos en total. Un encargo real de Home View 3D lleva 3 a 5 días laborables porque incluye tu revisión: te enviamos el visor en un enlace privado y aplicamos 2 rondas de cambios antes de la entrega.
¿Son exactas las superficies que aparecen en el visor?
No, y lo indicamos con ≈. El plano de esta villa no traía cotas, así que Home View 3D midió sobre su escala: los 75 m² interiores y los 28 m² de terrazas son estimaciones. Con un plano acotado o un DWG, el modelo respeta las medidas del proyecto. En un anuncio, publica siempre la superficie oficial, no la del modelo.
¿Puedo ver esta villa en realidad aumentada en mi móvil?
Sí. En iPhone o iPad, pulsa «Ver en tu salón» en Safari y se abre con AR Quick Look; en Android, con Scene Viewer en móviles compatibles con ARCore. Puedes elegir la maqueta 1:20 sobre la mesa, de 5,3 MB en iPhone, o la vivienda a tamaño real. Desde un ordenador, Home View 3D muestra un código QR.
¿Podría ver esta villa con otro estilo de muebles?
Sí, sin rehacer la vivienda: el home staging virtual se aplica sobre el mismo modelo, por 60 € + IVA por estancia, y el cambio aparece a la vez en los renders, el visor y la realidad aumentada. Home View 3D crea los materiales por código, así que cambiar el parqué o el color de un sofá es ajustar un valor.
¿Por qué solo la planta alta?
Porque la planta publicada que usamos era esa. Home View 3D modeló lo que el plano define y no inventó la planta baja ni la fachada, que habría tenido que suponer. En un encargo real modelamos todas las plantas que nos envíes; el precio depende de la superficie total y te lo damos cerrado al ver los planos.
¿Puedo enseñar esta villa a mis clientes como ejemplo?
Sí, puedes enseñarles esta página o el visor para que vean qué recibirían. Ten en cuenta que no es una vivienda en venta: es una demostración anonimizada de Home View 3D, sin precio, ubicación ni agencia. Si quieres lo mismo con una vivienda de tu cartera, pide la demo gratis y modelamos una estancia de tu plano.
